Le schéma électrique d'une installation de borne conforme
Installer une borne de recharge, ce n'est pas juste brancher un câble : c'est un circuit dédié sur votre tableau électrique, avec ses propres protections. Voici ce qu'un installateur certifié IRVE met en place.
Du compteur à la borne : ce qui doit être en place
Schéma de principe, pas une notice de câblage : la configuration exacte dépend de votre logement et doit être définie par un électricien certifié IRVE.
Ce que chaque étape implique concrètement

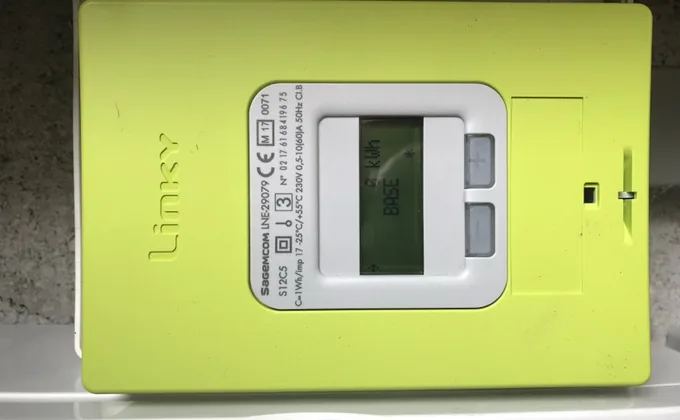

Compteur
Le point de départ : votre compteur électrique (Linky ou ancien modèle), qui doit disposer d'une puissance souscrite suffisante pour ajouter la borne sans faire disjoncter le reste du logement. C'est souvent le premier point vérifié par l'installateur, avant même de parler de la borne elle-même : une puissance souscrite trop juste peut nécessiter une démarche auprès du gestionnaire de réseau.

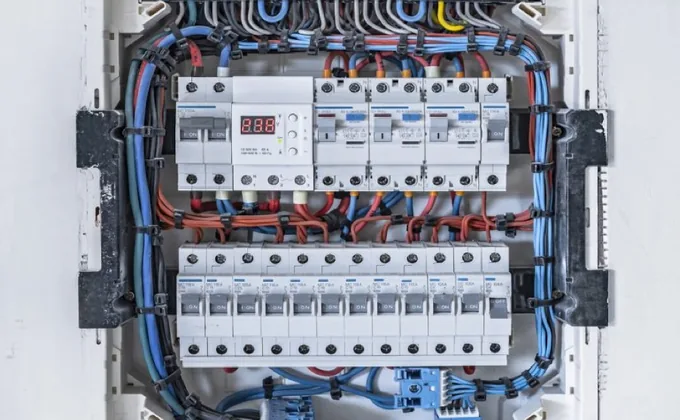

Disjoncteur général
La protection principale du tableau électrique, qui coupe l'ensemble de l'installation en cas de problème majeur. L'ajout d'une borne implique de vérifier que ce disjoncteur général, et la puissance globale du tableau, peuvent absorber cette charge supplémentaire sans être eux-mêmes sous-dimensionnés.
Disjoncteur dédié + différentiel
Un circuit entièrement indépendant du reste du logement, avec son propre disjoncteur calibré pour la puissance de la borne, et une protection différentielle adaptée. C'est le point technique le plus souvent mal fait sur une installation de fortune, en particulier sur le choix du type de différentiel.
Câble dédié
Une section de câble calculée selon la puissance de la borne, la distance au tableau et le mode de pose, posée dans les règles (cheminement protégé, fixation, distance de sécurité avec d'autres réseaux). Une section sous-dimensionnée pour une borne 22 kW, par exemple, entraîne un échauffement du câble à chaque recharge.
Borne de recharge
Le point d'arrivée : une borne murale conforme, avec sa propre protection et, souvent, ses fonctions de pilotage (heures creuses, suivi de consommation, contrôle à distance). Certaines bornes intègrent aussi un dispositif de détection de courant de fuite continu, un élément qui peut simplifier le choix du différentiel en amont.

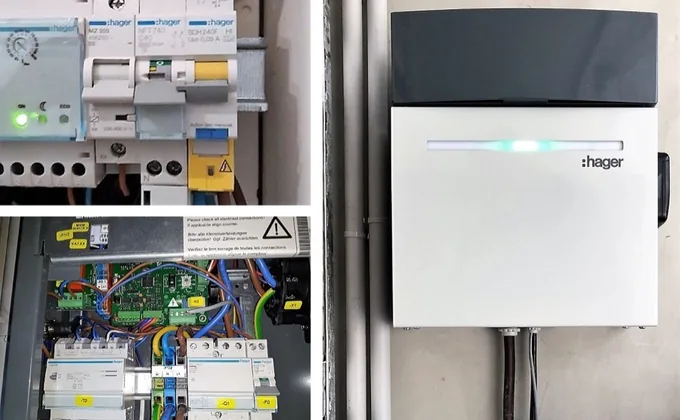

Le tableau électrique, point de complexité réelle
Différentiel type A ou type B : une nuance qui compte vraiment
La norme NF C 15-100 et les bornes de recharge
Prévoir une réserve de puissance
Ce qu'on nous demande souvent
La plupart des installations résidentielles utilisent une borne 7,4 kW (monophasé), suffisante pour une recharge complète en une nuit. Le 11 ou 22 kW nécessite une alimentation triphasée, à vérifier avant de choisir.
Oui : une borne de recharge doit être raccordée sur un circuit dédié, avec son propre disjoncteur et sa propre protection différentielle, distinct du reste du logement. C'est l'un des points de conformité les plus souvent négligés sur une installation non professionnelle.
Trouver un installateur certifié IRVE → Les erreurs fréquentes à éviter →
Un différentiel type A détecte les défauts de courant alternatif, mais pas certains défauts de courant continu que peut générer le chargeur embarqué d'un véhicule électrique. Un type B détecte les deux. Selon la borne installée, l'électricien choisit soit un différentiel type B, soit un type A associé à un dispositif de détection de courant continu intégré à la borne.
Le Consuel délivre une attestation de conformité électrique, parfois exigée par le gestionnaire de réseau avant la mise en service, notamment pour une installation neuve ou une extension significative du tableau électrique. Seul un professionnel habilité peut mener cette démarche.
Ce n'est pas recommandé, et c'est même interdit au-delà de 3,7 kW : la certification IRVE de l'électricien est obligatoire par la loi pour toute borne de plus de 3,7 kW, et conditionne l'accès aux aides. Une installation non conforme présente aussi un vrai risque de sécurité (surchauffe, incendie).
